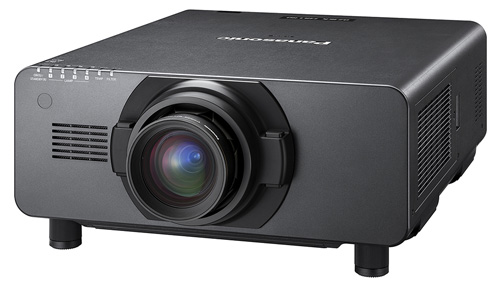

A Panasonic PT-DZ16K projektor



2014. április



A Panasonic legmagasabb kategóriájú, eddig 3 modellből álló, 3 DLP-chipes large venue projektorcsaládja most új típussal egészült ki: a Full HD, 16.000 lumen fényerejű PT-DZ16K vetítővel. A következőkben ezt a készüléket mutatjuk be részletesebben.





A Panasonic bérlési és nagyszínpadi célokra, múzeumokba, közterületi megjelenítésre és sok minden másra alkalmas, legnagyobb fényerejű 3-chipes DLP projektorai WUXGA (PT-DZ21K, 20.000 lumen), SXGA+ (PT-DS20K, 20.000 lumen) és WXGA (PT-DW17K, 17.000 lumen) natív felbontással voltak mostanáig elérhetők. A negyedik, Full HD (1920 x 1080 pixel) natív felbontású PT-DZ16K típust az idei ISE kiállításon láthattuk először, most pedig már hivatalosan is piacra került.





Néhány kiemelkedő jellemző



A projektor 4 db UHM lámpát tartalmaz (Quad lamp system), amelyek együttesen a tetemes, 16.000 lumen fényáram kibocsátását teszik lehetővé.

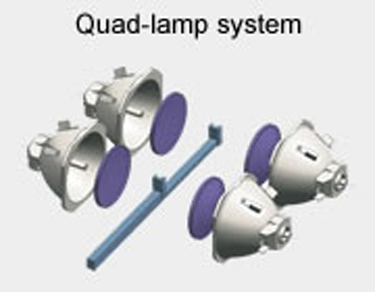

                                         A négylámpás rendszer szemléltetése



A készülék kontrasztaránya – a dinamikus írisz-szabályozásnak köszönhetően – 10.000:1-es, kiemelkedő érték (full on/off kontraszt a dinamikus írisz „3”-as állásában). Vetítés közben a mechanikus apertúrát a képtartalom szabályozza, megnövelve a képi dinamikát.

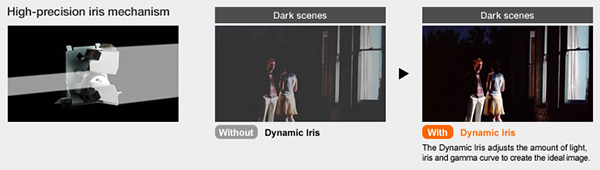

           A mechanikus írisz-szabályozót bekapcsolva a képi dinamika látványosan javítható



A továbbfejlesztett Detail Clarity Processor 3 áramkör az élességet optimalizálja a képinformáció szupermagas, magas, közepes és alacsony frekvenciájú összetevőinek elemzésével. Az eredmény a természetesebb, élethű kép.



A projektor a színek érzékelését is képes javítani, éspedig a Daylight View 2 rendszerrel. Mint neve is mutatja, ez a technológia – a Panasonic saját fejlesztése – világos helyiségekben javítja a színek visszaadását.



Külön szolgáltatása a PT-DZ16K-nak a DICOM szimulációs mód, amely hasonló leképezést nyújt, mint az ún. DICOM part 14-es orvosi képalkotási szabvány. Ez a röntgenfelvételeket nagy tisztasággal reprodukálja. (Megjegyzés: ez a projektor nem orvosi készülék, nem diagnosztikai célra készült.)

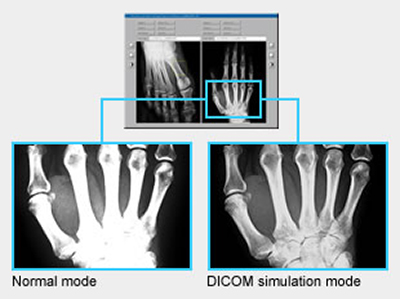

A fekete-fehér röntgen- vagy más felvételek helyes megjelenítése a szokásostól eltérő gammát igényel (a DICOM szabványt kielégítve). DICOM = Digital Imaging and COmmunications in Medicine, azaz digitális képkezelés és -kommunikáció az orvoslásban



További említésre méltó külön szolgáltatás a hullámalak-monitor, amelyre akkor lehet szükség, ha a képforrás kimeneti szintje ingadozik, a forrás vagy a kábelek/csatlakozók miatt, és az eredeti fekete- és fehérszintek nem reprodukálhatók korrekt módon. A hullámalak-monitor segítségével a beállítások automatikusan vagy kézzel elvégezhetők.



A képminőség javítására a Panasonic még a következő fejlett technológiákat alkalmazza:



A színhőmérséklet finom állítása

10-bites képfeldolgozás

3D színmenedzselő rendszer

I/P (váltott soros/progresszív) átalakítás

Digitális zajcsökkentés

Dinamikus élesség-szabályozás

Progresszív filmpásztázás (3:2 pulldown)

2:2 pulldown mód

sRGB kompatibilitás



Megbízhatóság és alacsony TCO



A négy lámpának megfelelően a projektorban egyszerre 4, 3, 2 vagy 1 lámpa működhet. A lámpacsere ciklusa rendre 3000, 4000, 6000 vagy 12000 óra. Magyarán, egy lámpával használva a fényerő ugyan „csak” 4000 lumen lesz, de csak 12000 óránként kell lámpát cserélni.

Négylámpás üzemmódban a projektor tovább működik, ha az egyik lámpa kiég, Lamp Relay üzemmódban pedig a projektor váltogatva működteti/pihenteti a lámpákat a 24/7-es (non-stop) vetítéshez.

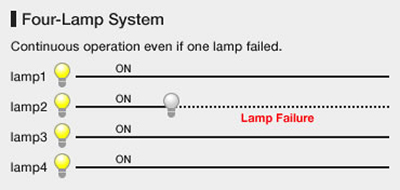

                                  Felső kép: Egy lámpa kiégésekor is folyamatos működés

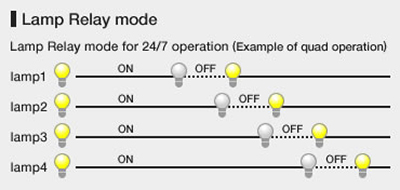

Alsó kép: Példa a Quad (négylámpás) működésre. 247-es üzemben a lámpák egy időre váltakozva kikapcsolnak



A lámpacsere egyébként egyszerűen elvégezhető, még ha a projektor szerelőkeretben vagy stackben is van, hiszen a lámpa a hátoldalon húzható ki, illetve tolható be.

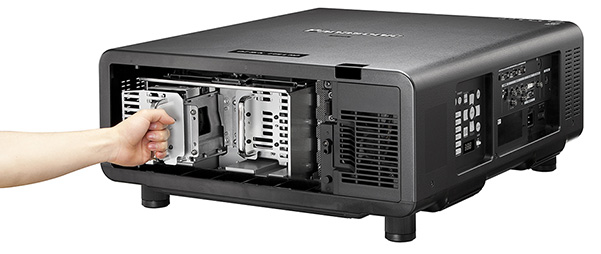

                   A lámpacseréhez hátul kell kihúzni a két-két lámpát tartalmazó egységeket



A vetítő továbbfejlesztett folyadékhűtéses rendszere közvetlenül hűti a DLP chipeket: a teljesítmény javul, a működési hőmérséklet 45 °C-ig emelkedhet (kivéve a tengerszint feletti nagy magasságot, amikor a működési hőmérsékletnek 0 °C és 40 °C között kell maradnia). A rendszer hermetikusan zárt, és hozzájárul a projektor kompakt felépítéséhez.

Ami a porszűrőt illeti, az Eco Filter porálló dobozzal kombinálva 12000 óránként tisztítandó. Cserélni nem kell (illetve csak két újrahasználat után ajánlott), mivel vízben kimosható és újra felhasználható.

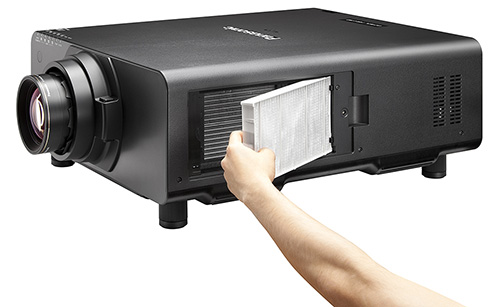

                       A porszűrő a kiemelése után mosással tisztítható, és újra felhasznáható



Elhelyezési rugalmasság és más funkciók



A rugalmasság egyik záloga a széles tartományban, függőlegesen és vízszintesen eltolható optikai tengely (lens shift). A konkrét lens shift tartomány az éppen használt objektívtől függ, de akár a ±70%-ot is elérheti. Ezen felül ez a projektor az optikai tengelyre merülege vízszintes tengely körül 360 fokban elfordítható, és ezen belül bármilyen pozícióban használható (pl. padlóra vetítés a mennyezetről, vagy fordítva).

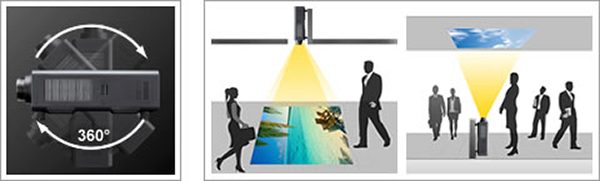

        A PT-DZ16K 360 fokban elforgatható az optikai tengelyre merőleges vízszintes tengely körül



A cserélhető objektívekből széles választék áll rendelkezésre: különféle rövid, közepes és hosszú vetítési távolságú zoomobjektívek, illetve egy fix fókusztávolságú objektív. A Csere rendkívül egyszerűen és gyorsan elvégezhető, mint az alábbi kép szemlélteti.

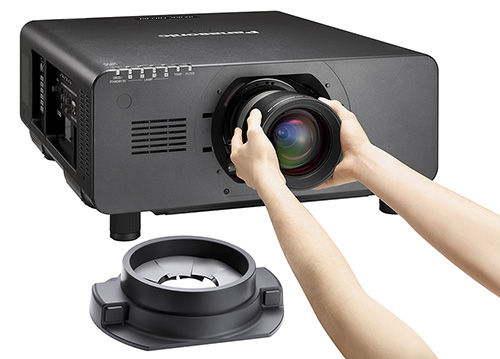

                                                        Az objektívcsere szemléltetése



A vetített képméret, a lens shift állása és az élesség/zoom beállítások eltárolhatók, és egyetlen gombnyomásra előhívhatók.



Körpanoráma kép vetítéséhez egy hubon keresztül akár 8 projektor kapcsolható össze, és az idő előrehaladtával bekövetkező fényerő-fluktuációk automatikusan korrigálhatók a Multi-Unit Brightness Control funkcióval. A Multi Projector Monitoring & Control Software segítségével nem kevesebb, mint 2048 darab projektor köthető így össze „többvetítős” rendszerré.



Természetesen a PT-DZ16K esetében megtaláljuk a jól ismert Edge Blending és Color Matching funkciókat is, amikor több projektorral akarunk összefüggő képet vetíteni anélkül, hogy az illesztést észre lehessen venni.

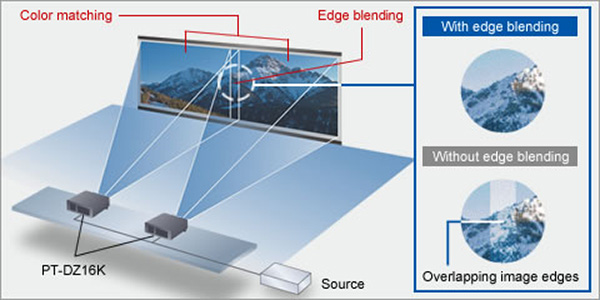

                                             Széles kép vetítése két projektorral



A speciális – gömb, henger vagy más – alakú (nem sík) felületre való vetítés megfelelő geometriai korrekciót igényel (Geometric Adjustment). Esetünkben ehhez nem szükséges külső készülék, a korrekció a távvezérlővel elvégezhető.



Csatlakoztatás



A professzionális felhasználás igényeit kielégítendő, a PT-DZ16K a következő csatlakozókkal van felszerelve:

• SDI bemenet (3G-SDI, HD-SDI és HD-SDI)

• HDMI bemenet

• DVI-D bemenet

• 2 db RGB bemenet (5BNC és Dsub15)

• Kompozit video bemenet (BNC)

• Soros port (bemenet és kimenet, Dsub9)

• Távvezérlő bemenet és kimenet (3,5 mm-es jack)

• Vezérlőport (Dsub9)

• LAN csatlakozó (RJ-45)

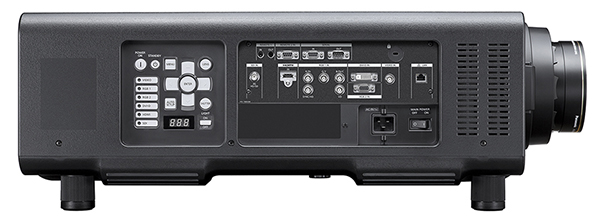

              A projektor oldalnézetben. A csatlakozófelület minden professzionális igényt kielégít



További részletes információ: https://panasonic.net/avc/projector/products/dz16k/



Projektor.hu

(készült a Panasonic tájékoztatója alapján)
