BenQ LU960ST2



Főbb gyári adatok – BenQ LU960ST2

• Technológia: egychipes DLP

• Fénymodulátor: DMD chip

• Natív felbontás: WUXGA (1920 x 1200 pixel)

• Max. felbontás (adat üzemmódban): 3840 x 2160 pixel

• Fényerő: 5200 ANSI lumen

• Fényforrás: lézer-foszfor

• Fényforrás élettartama: 20.000 óra (Normal mód), 38.000 óra (Eco mód), 70.000 óra (Dimming mód)

• Kontrasztarány: 3 millió:1

• Vetítési arány: 0,5:1

• Élességállítás: manuális

• Lens Shift: függőlegesen ±55%, vízszintesen ±23%

• Trapézkorrekció: 2D (függőlegesen ±30 fok, vízszintesen ±30 fok)

• sRGB színtér lefedettsége: 92%

• Színmélység: 10 bit

• Bemeneti késleltetés: 8,3 ms (1080p@120 Hz)

• Működési zaj: 40/33 dB (Normal/Eco)

• Beépített hangszóró: 10 W

• Méretek: 479,6 x 182,8 x 402 mm

• Tömeg: 12 kg

Az LU960-as család négy modellváltozatból áll, amelyek elsődlegesen a vetítési arányban, azaz az optikai tulajdonságokban különböznek, egyébként a külsejük és a teljesítményük nagyon hasonló, kivéve az ultraközeli LU960UST változatot. Mind a négy modell WUXGA felbontású (ez 16:10-es képformátumot jelent), és fő rendeltetésük a szimulátorokban való felhasználás. Természetesen más célra is használhatók, pl. többprojektoros elrendezésben, mint rendkívül gyorsan és egyszerűen telepíthető installációs projektorok.

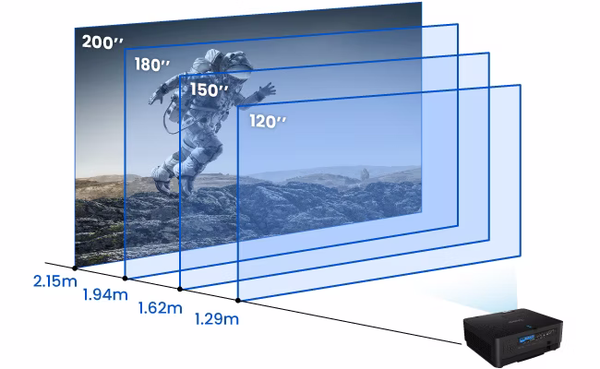

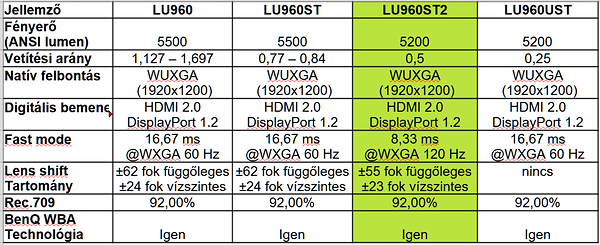

Az LU960ST2 az előd LU960ST továbbfejlesztett változatának tekinthető: mindössze 0,5-es vetítési arányú, szemben az előd 0,77-0,84-es vetítési arányával. A 0,5:1 arány azt jelenti, hogy például egy 4 méter széles képet (az átlóméret ennél jóval nagyobb!) 2 méter távolságból tud vetíteni a projektor. Az LU960ST2 abban is különbözik a többi 960-astól, hogy 120 Hz frissítéssel is képes vetíteni, így a bemeneti késleltetése – ami egy szimulátornál elég fontos jellemző – fele akkora, mint a másik három készüléké. A szóban forgó négy modell fő jellemzőit az alábbi táblázat foglalja össze:

A BenQ WBA Technology elnevezés a fehéregyensúly gyári beállítására vonatkozik (mint látjuk, ezt a gyártó mindegyik modellnél elvégzi), ugyanis a szimulációs projektoroknál, de más többprojektoros alkalmazás esetén is rendkívül fontos a szabványos és egyforma színhőmérséklet pontos beállítása.

Az LU960ST2 vetítési távolságánál csak az UST változaté rövidebb, azonban ez utóbbinál nincs lehetőség a lens shiftre, és a bemeneti késleltetése is kétszer akkora.

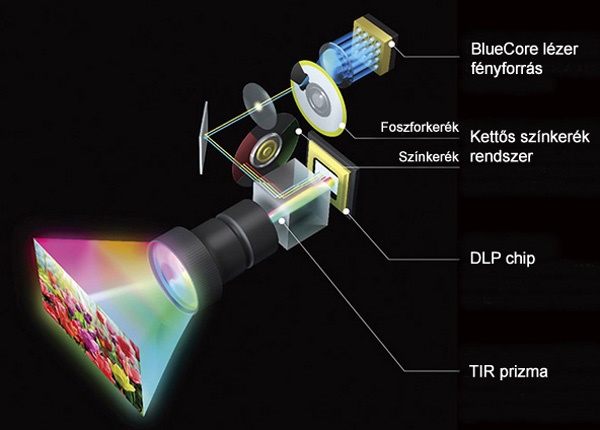

A projektor a BenQ már korábban ismertetett BlueCore lézertechnológiáját használja, amelynek lényege, hogy a kék lézertömb (laser array) fényéből a forgó sárga foszforkerék fehér fény állít elő, amelyet azután a színkerék bont fel megfelelő színű összetevőkre. Ezek adott időszeletekben világítják meg a DLP chipet. Csak emlékeztetőül mutatjuk be a működés vázlatát:



Ergonómia, csatlakoztatás, kezelés

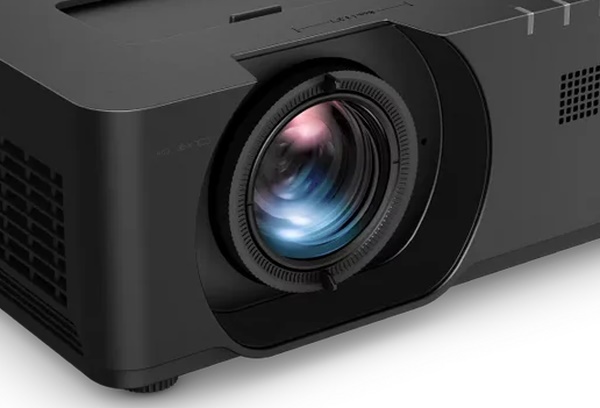

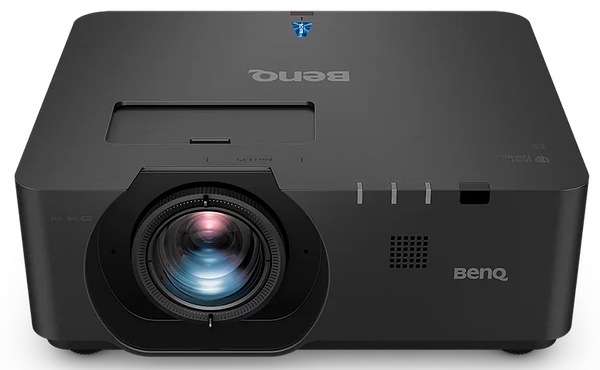

A téglatest alakú forma követi az installációs projektorok szokásos formáját a praktikus használat jegyében. Feltűnő a nagy méretű, kis fókusztávolságú objektív, amely a fent említett kis vetítési arányt biztosítja a közeli vetítéshez.

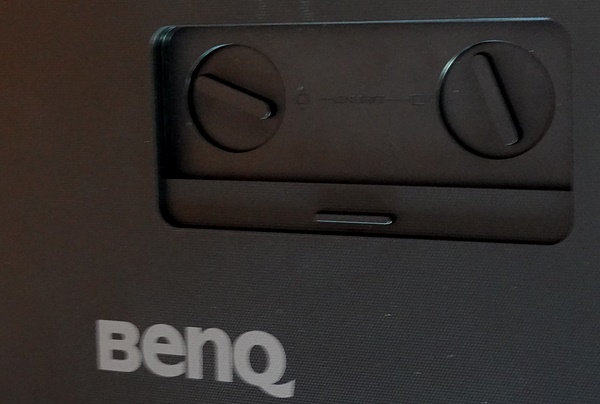

A lens shift gombjai a projektor tetején lévő rekeszben találhatók, a függőleges shift különösen nagy (±55%), de a vízszintes sem mondható kicsinek (±23%).

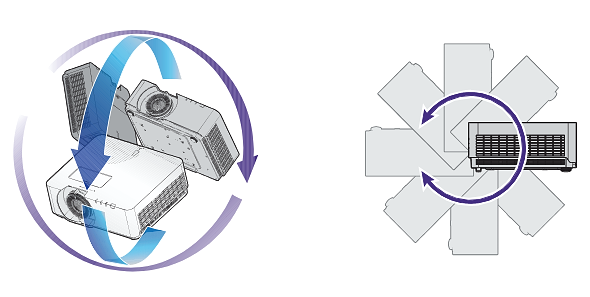

A rugalmas installálást segíti a függőleges és vízszintes trapézkorrekció, és a képsarkok geometriai torzításának korrekciója (corner fit) is, továbbá az a tény, hogy a projektor az objektív tengelyével párhuzamos és arra merőleges tengely körül is, 360 fokon belül bármely szögben elforgatott pozícióban lehetséges a vetítés:

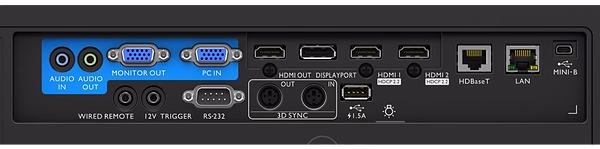

A projektor hátoldalát sűrűn borítják a különféle bemeneti, kimeneti és egyéb csatlakozók, mint a DisplayPort 1.4, a 2 db HDMI 2.0 port plusz a HDMI out port a továbbhurkoláshoz, de megtaláljuk a VGA be és ki csatlakozókat (PC in, Monitor out), csakúgy, mint a be- és kimeneti audio csatlakozókat, a vezetékes távvezérlő és a 12 V-os trigger csatlakozókat és az elmaradhatatlan RS-232-őt. Ezen kívül a távolabbi képátvitelhez van egy HDBaseT hüvely és egy LAN csatlakozó is, meg a többprojektoros 3D vetítéshez a Sync be és ki csatlakozók, egy mini-USB szervizport és egy tápáramot szolgáltató USB(A) port.

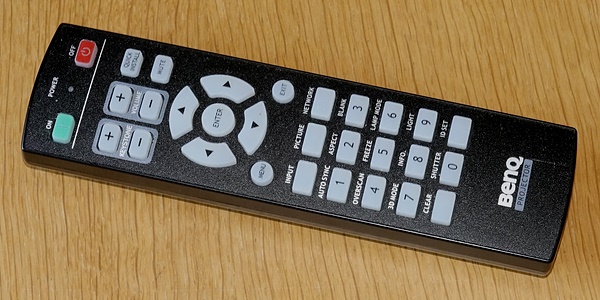

A készülékhez mellékelt távvezérlő már több más korábbi modell leírásából ismert, bár a gombokhoz rendelt funkciók és elnevezések változtak, a modell sajátosságainak megfelelően.

Természetesen a projektor testén, a hátoldalon is megtalálhatók a fő nyomógombok a projektor kezeléséhez és a menüben való navigáláshoz, de ezeket alighanem kevesen használják, mert körülményesebb a funkciók és szolgáltatások kiválasztása és jóváhagyása.

Menürendszer

Tartalmát tekintve a projektor OSD-je hasonlít más BenQ installációs vetítőinek menürendszerére, a maga egyedi sajátosságaival együtt. A forma azonban nem a megszokott, az almenük vízszintes sorban vannak elrendezve (Display, Picture, Source, SystemSetup: Basic, System Setup: Advanced, Information).

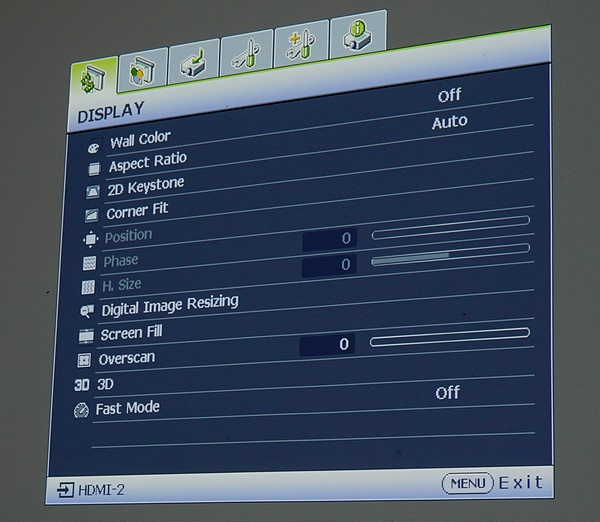

A menü jól strukturált, többnyire könnyű megtalálni a változtatni kívánt jellemzőket. Induláskor a Display almenü részletei jelennek meg:

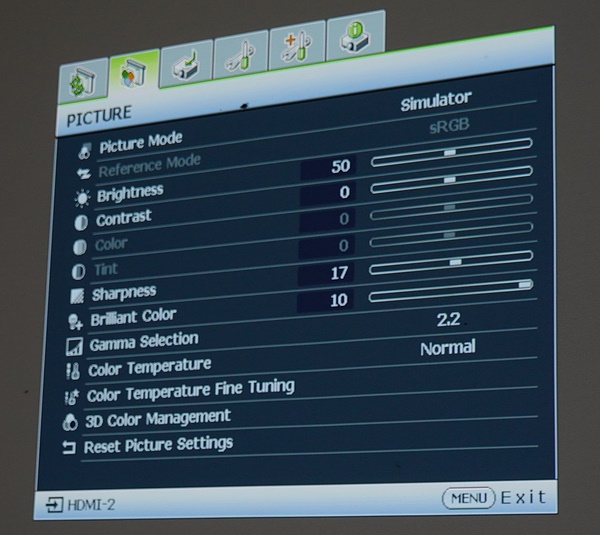

A képi mód kiválasztása és az összes fontos képjellemző beállítása a Picture almenüben lehetséges (már amennyiben a konkrét beállítástól függően nincs kiszürkítve). Itt tudjuk változtatni a fekete- és fehérszintet (Brightness és Contrast), az élességet, a gammát, a színhőmérsékletet stb., és itt található a teljes körű színkezelés lehetősége is (3D Color Management:

A Picture Mode alatt kiválasztható képi módok: Bright, Presentation, sRGB, Simulator, Video, User 1, User2.

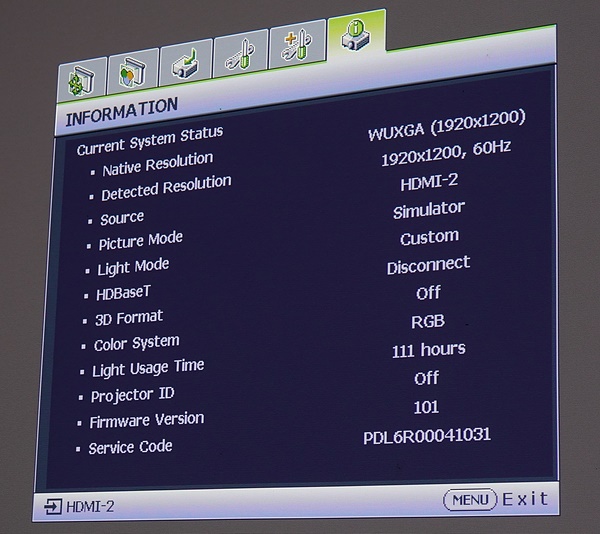

A lézerforrás beállításának lehetősége a System Setup: Advanced almenüben, a Light Settings alatt található, és a következő opciókat kínálja: Normal, Economic, Dimming és Custom. A menürendszerrel kapcsolatos további, nagyon részletes tájékoztatás a projektor kézikönyvében megtalálható. Amit még a konkrét projektor esetében meg szeretnénk mutatni, az az Infomation panel az éppen választott beállításban:



Fényerő, képminőség, színtartomány

A fényerőre nem lehet panasz, Normal Light Settings mellett és Bright képi módban csaknem eléri a specifikált értéket (5021 ANSI lumen). Igaz, ekkor a kép egy kissé zöldes, de prezentációhoz megfelelhet, ha mindenképpen nagy fényerőre van szükségünk. Ha pedig nem tetszik, akkor a Presentation módot választhatjuk, kb. 20%-kal kisebb fényerővel. A standard gyári sRGB beállítás (és ugyanez a referencia-színtér Simulation és Video módban is) még mindig 3000 lumen fölötti fényáramot produkál. A fényerőértékek 1%-os lépésekben szabályozhatók, ha a Ligh Settings alatt a Custom opciót választjuk. Az ugyanitt található Eco, illetve Dimming beállításban a fényerő persze jócskán csökken, ám a fényforrás élettartama 20.000 óráról 38.000, illetve 70.000 órára nő. Olyan helyeken, ahol kisebb teljesítmény is elegendő, ezeket az üzemmódokat javasoljuk.

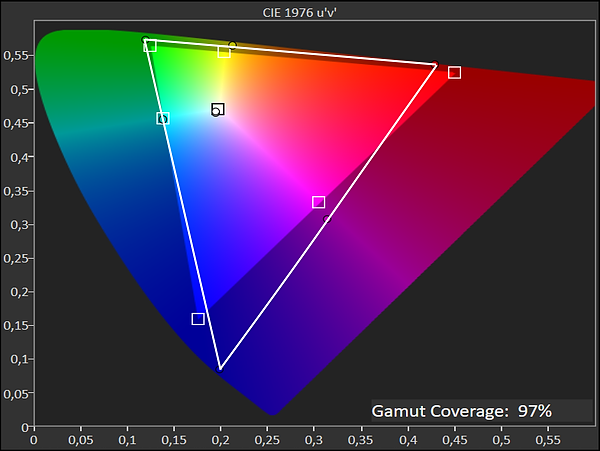

A projektor színtartományát vizsgálva sikerült megállapítanunk, hogy a legnagyobb terjedelem a Bright és a Presentation képi módhoz tartozik, de ez utóbbiban jóval pontosabb a fehérpont pozíciója, és az sRGB lefedettség 97%-os:

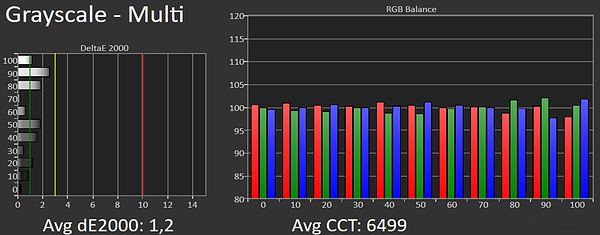

Az sRGB referencia-színteret alaposabban megnézve kiderült, hogy a színhőmérséklet, illetve a szürkeskála bőven teljesíti a gyártó által (a gyári beállításnak köszönhetően) vállalt átlagos dE < 2 értéket:

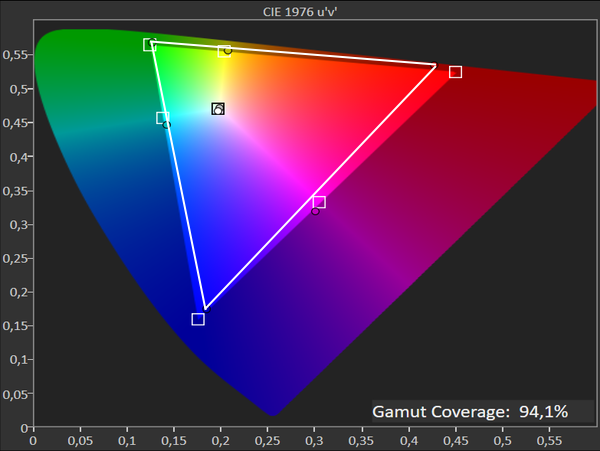

A színtartomány pedig ebben a beállításban a következőképpen néz ki:

Mint látható, az sRGB lefedettség 94,1%-os, ami nagyobb mint a specifikált 92%. Simulator képi módban a vonatkoztatási színtér szintén fixen az sRGB, így ugyanazt az eredményt kapjuk, mint az sRGB mód mérésekor.

A User 1 és User 2 módokban kiindulásként kiválaszthatjuk a Bright, a Presentation, az sRGB vagy a Video adott beállításait (a Simulator fix, így nem választható ki), majd ezután szabadon változtathatjuk a fontosabb jellemzőket.

Az 1920 x 1200 pixeles felbontás a szokásos installációs célokra, így szimulátorokban való használatra tökéletesen megfelel, különös tekintettel arra, hogy általában többprojektoros elrendezésről van szó, így a kapott kép eredő felbontása valójában jóval nagyobb lesz.

Többprojektoros vetítés és egyéb szolgáltatások

Nagyobb terekben a nagy méretű felületek megvetítésére több (adott esetben sok) projektort használnak, és erre a célra is kiválóan alkalmas az LU960ST2. A szimulátoros megoldásokban is gyakran szükség van több projektorra, pl. egy széles panorámakép vetítéséhez:

A háromprojektoros repülés-szimulátor széles látószöget biztosít a felhők fölötti repüléshez



Mint a menürendszer bemutatásánál említettük, az LU960ST2 tartalmaz egy Simulator Mode funkciót, amely a felhasználó számára a szimulátoros környezetben lehetővé teszi az optimális beállítást a nagy pontosságú szimulációhoz.

Amennyiben egynél több projektorral szeretnénk vetíteni egy széles képet, a részképeket illesztenünk kell egymáshoz. Ami ilyenkor problémát szokott okozni, az a projektorok eltérő fehéregyensúlya. Ennek kiküszöbölésére kínálja a BenQ azt a szolgáltatását, hogy minden LU960ST2 fehérpontját gyárilag pontosan beállítják, ΔE < 2 hibával (BenQ WBA Technology).

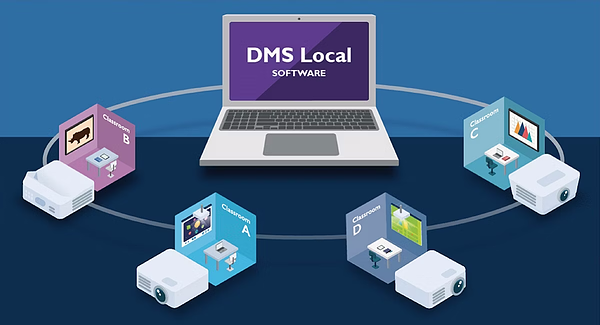

A BenQ-nak van egy másik nagyon hasznos saját szoftveres megoldása, a DMS Local (DMS = Device Management Solution) több projektor központi menedzselésére az IT adminisztrátor segítségével, helyi hálózaton keresztül. Tipikus felhasználása ennek a szoftvernek a többemeletes irodaház vagy a több osztálytermes iskola.

A hálózati beállítások (Network Settings) között szerepel az AMX Device Discovery menüpont, ahol engedélyezni lehet az AMX eszközfelismerést. Ebben az esetben egy AMX kontroller detektálni fogja a projektort.

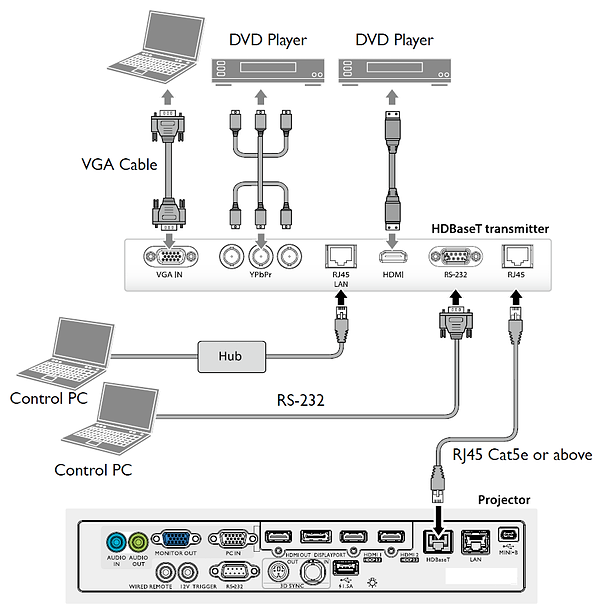

Az LU960ST2 fontos szolgáltatása a HDBaseT csatlakozás, amely lehetővé teszi a különféle forrásjelek eljuttatását a projektorhoz nagy távolságra, egyetlen kábellel. Tudvalévő, hogy ez az installációs projektoroknál elterjedt megoldás egy HDBaseT transmitter segítségével lehetséges, amely összegyűjti a PC-k, különféle lejátszók stb. jeleit, és egy Cat5e vagy efölötti verziójú kábellel küldi át a projektor HDBaseT csatlakozójára, amely fizikailag pont olyan mint egy LAN hálózati csatlakozó.

A csatlakozók leírásánál már utaltunk arra is, hogy a 3D Sync in/3D Sync out portok segítségével akár 4 projektor is tud ugyanarról a PC-ről 3D képet vetíteni.

Összegzés és értékelés

Ebben a projektorban is a BenQ BlueCore lézertechnológiája és a Texas Instruments egychipes DLP technológiája játssza a főszerepet. Az ma már teljesen egyértelmű, hogy a nagy fényerejű installációs projektorokban – legyen a felhasználási terület bármilyen – a lézer fényforrás vált uralkodóvá, hiszen az élettartama összehasonlíthatatlanul hosszabb, mint a korábbi lámpás készülékeké, és a karbantartási igénye is nagyon mérsékelt.

Az LU960ST2 modell a speciálisan szimulátorokhoz kifejlesztett LU960-as család tagja, az LU960ST továbbfejlesztett változata, rövidebb fókusztávolsággal és így kedvezőbb vetítési aránnyal, azaz ugyanakkora képet jóval közelebbről képes vetíteni. A projektornak egy sor extra szolgáltatása van, mint pl. a széles függőleges és vízszintes lens shift tartomány, a szintén tág határok között állítható trapézkorrekció, plusz a kép sarkainak geometriai korrekciója, a rengeteg csatlakoztatási lehetőség, a hálózati funkciók és a HDBaseT jeltovábbítási opció stb.



Külön kiemelendő a 8,3 ms-os bemeneti késleltetés, ami annak köszönhető, hogy a projektor képes a 120 Hz-es frissítésre, és ez szimulációs környezetben nagy előnynek mondható.

Az LU960ST2 felhasználási területe azonban nemcsak a szimuláció (repülés, hajózás, golf stb.), hanem alkalmas a nagy fényerejű vetítésre előadótermekben, konferenciatermekben, egyetemi auditóriumokban, gyülekezetekben, múzeumokban stb. – akár többprojektoros elrendezésben is. HDR tartalom vetítésére vagy aktív szemüveges 3D vetítésre szintén használható.



N. Á.
